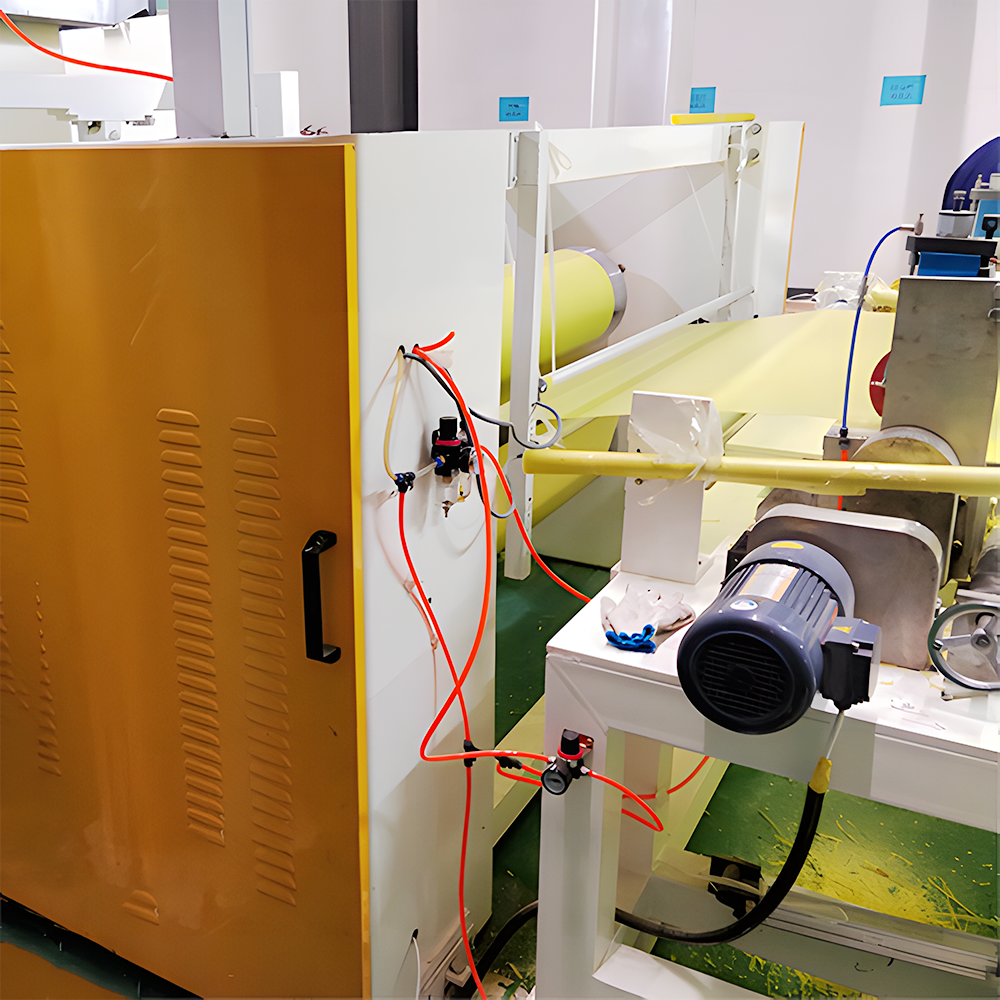

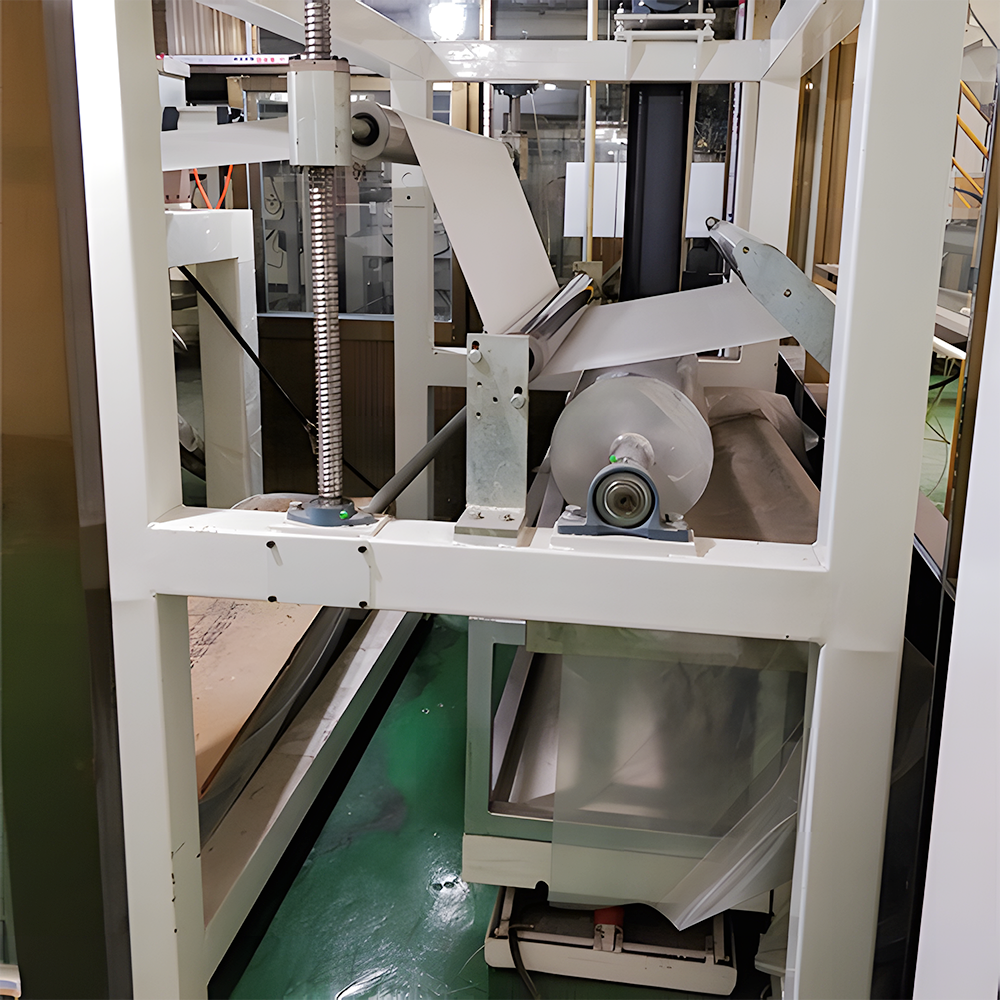

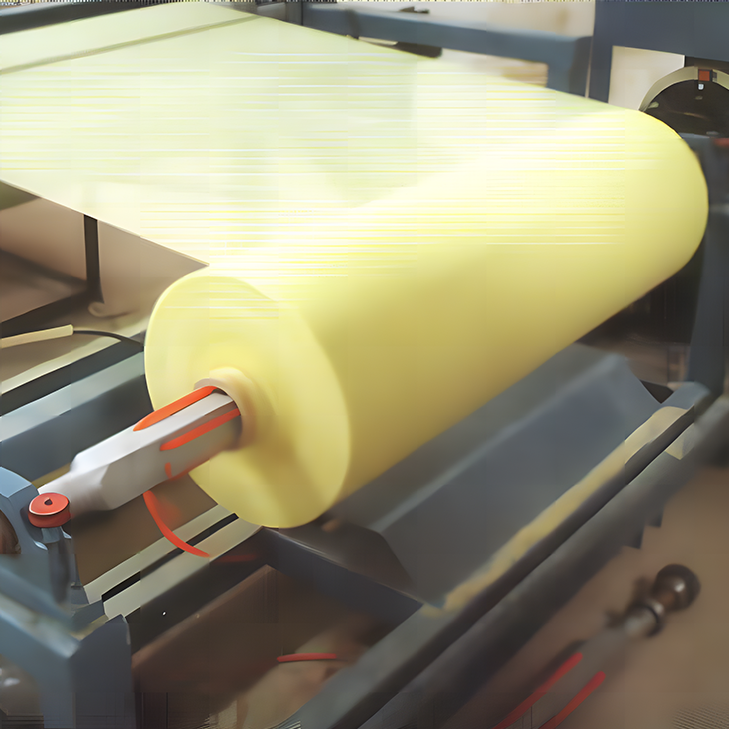

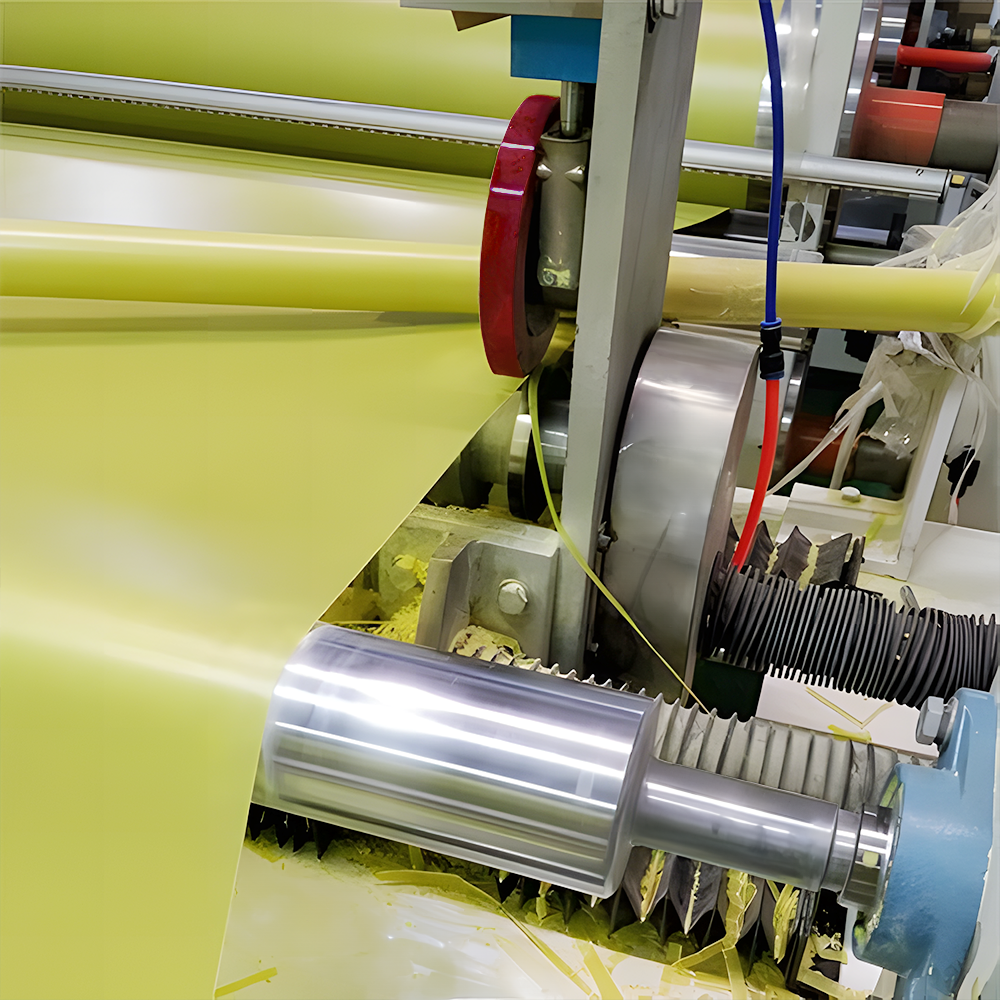

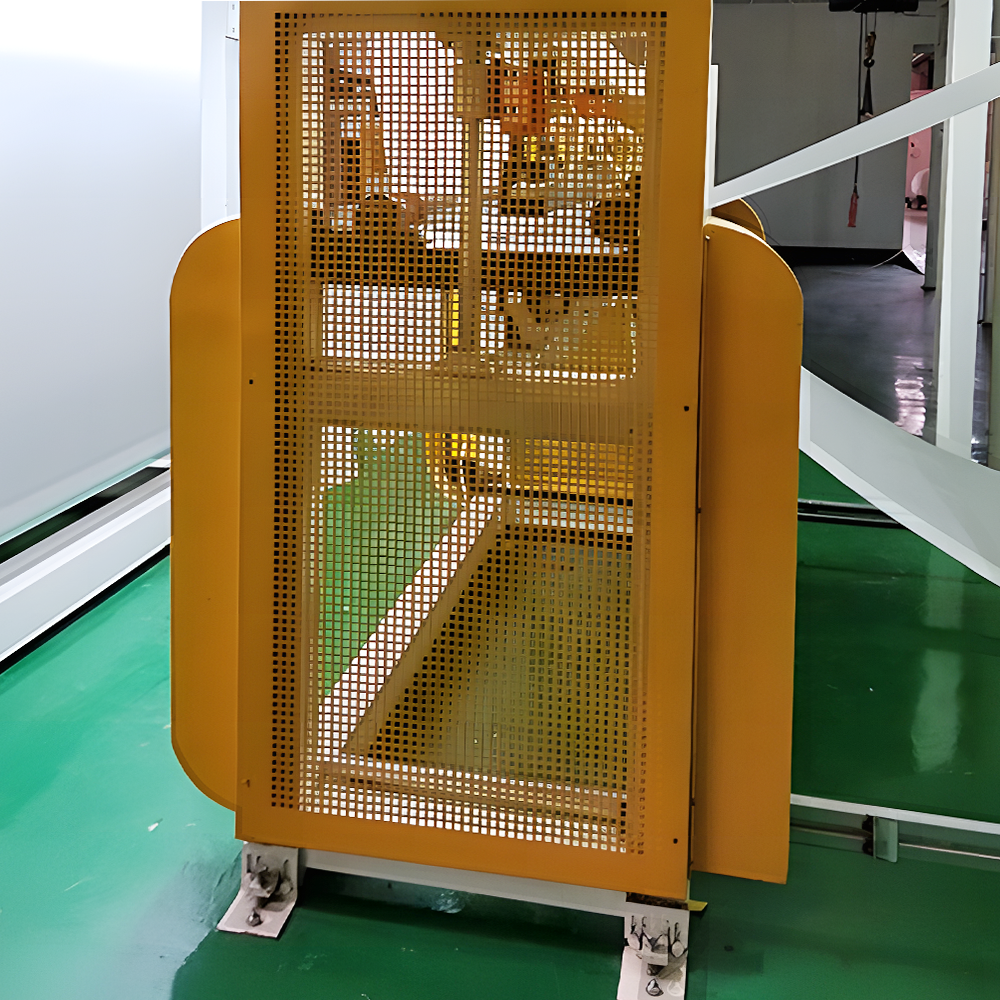

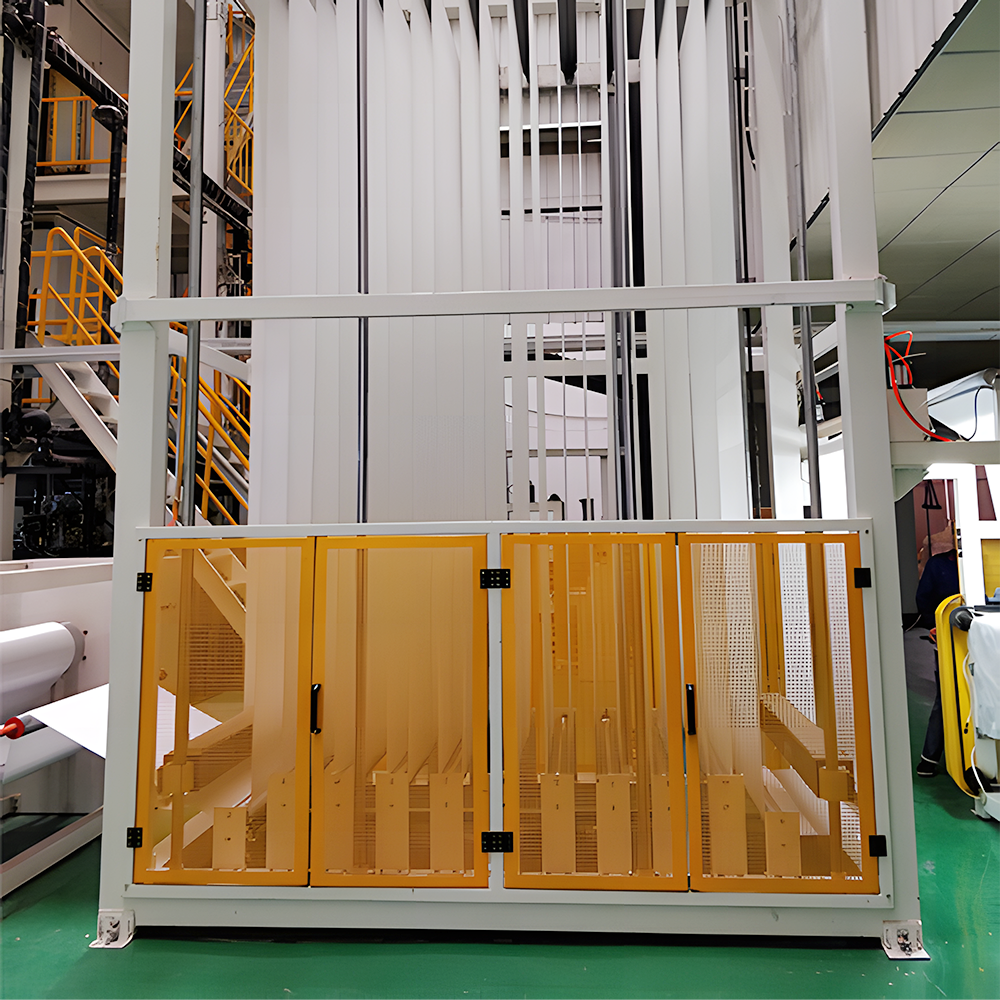

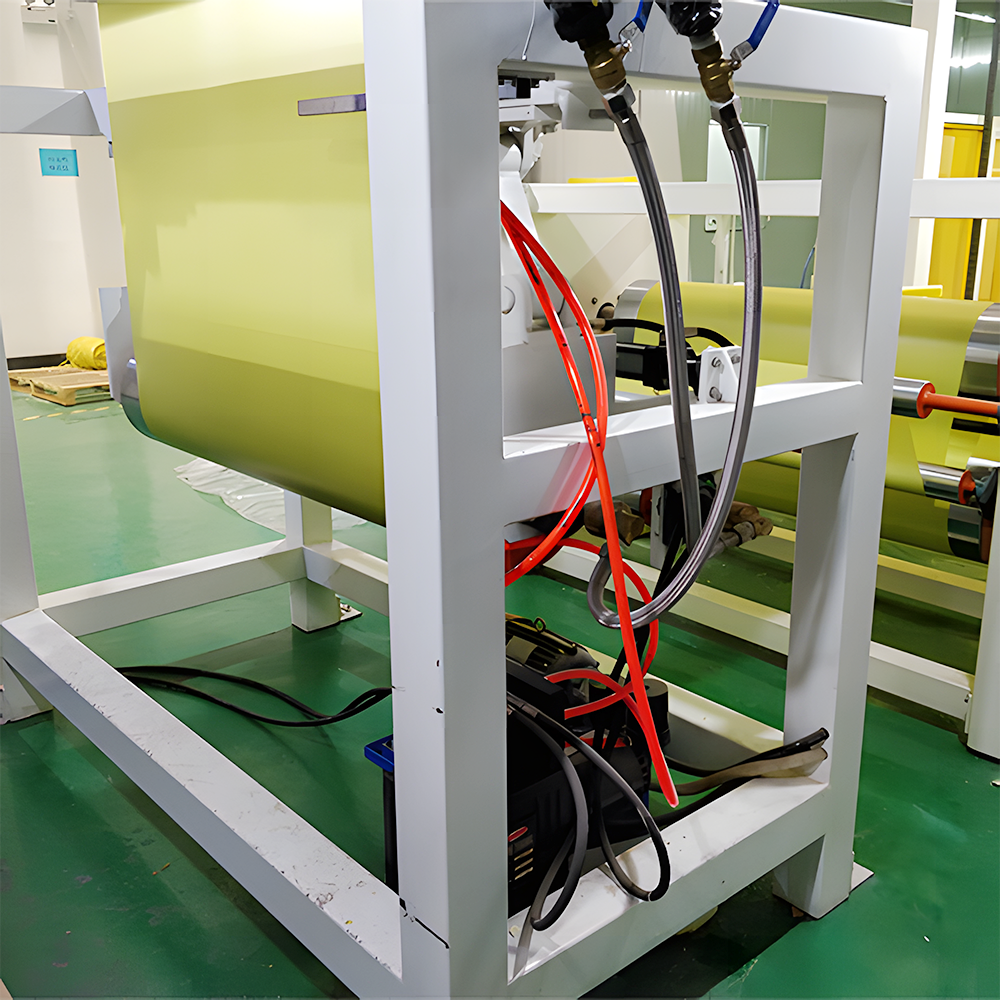

ntry1500-lt-v خط التشريب المسبق للتشريب بالألياف الإيبوكسي العمودي، خط التشريب بالألياف الزجاجية الإيبوكسي العمودي
الرسم البياني الأول، التطبيق وقابلية التطبيق
التطبيق
RY1500-LT-V خط التشريب المسبق العمودي RY1500-LT-V، يستخدم لتشريب راتنجات الإيبوكسي من الألياف الزجاجية والمجفف والتكديس، ويستخدم بشكل أساسي في CCL، واللوحة العازلة وإنتاج العناصر الأخرى ذات الصلة.
80 ~ 450 جم/سم2 900 ~ 1300 مم ألياف زجاجية، لباد ألياف زجاجية، ورق كرافت، ألياف قطنية
المحيط
خالية من التآكل، غراء الراتنج القابل للذوبان;
درجة الحرارة المحيطة -50 ~ ~ +400 درجة مئوية;
الرطوبة النسبية: ≤90% (عند 200 درجة مئوية);
الرسم البياني الثاني، المواصفات الأساسية
عام
| Model |
RY1500-LT-V3 |
| Raw Web |
Glass fiber, glass felt, Kraft paper |
| Thickness of Web |
1080, 2116, 7628 & glass felt |
| Width of Web |
900~1300mm |
| Glue |
Soluble Glue, Soluble Epoxy Glue |
| Solid Resin Content of Pre-Preg. |
35~65% |
| Solid Content of Glue |
56~70% |
| Solvent |
Acetone DMF mixed solvent |
| T/W |
±5g |
| G/T |
±8s |
| Operating width |
1500mm |
| Mechanical Speed |
0~15m/min |
| Operating Speed |
2~10m/min |
| Heating Method |
Thermal oil heating reflection and hot air auxiliary |
| Tension Control |
±5 |
| Temperate Control |
±5 |
| Heating Chamber Temperature |
1200~2500C |
بيانات الملف الشخصي العامة
| Max. Diameter of Web Roll |
Ø 800mm |
| Max. Loading Weight |
1000kg |
| Diameter of expanding roller |
Ø 76mm |
| Length of Chamber unit |
3000mm |
| Web drying trip |
18000mm |
| Chamber Drying Width |
1600mm |
| Length |
Max.26000mm |
| Width |
Max.8000mm |
| Height |
Max.16500mm |
| Operating Side |
Left of web movement |
| Driven side |
Right of web movement |
المحرك ومصدر الطاقة
| Power supply |
380V AC, 50/60Hz, 3PH |
| Power of Control |
220V AC, 50/60Hz, 1PH |
| Power of Consumption |
~150kw |
| Heating Media |
Thermal oil, inlet ≥2500C |
| Heating Consumption |
500,000kcal/hour |
| Compressed Air |
0.5~0.7Mpa |
| Compressed Air |
~0.88M3/min |
| Cooling Water |
~2M3/min |
| Cooling Water Pressure |
0.2~0.4Mpa |
عوامل القدرة الإنتاجية
تخضع الطاقة الإنتاجية للإيبوكسي العمودي، وتصميم خط التشريب الأفقي، والمواصفات الفنية بشكل أساسي، كما ترتبط أيضًا بوزن الشبكة، وأنواع غراء الراتنج، وصيغة الغراء، وخصائص تشبع الشبكة، ومحتوى التقاط الغراء، ودرجة الحرارة المحيطة، وتدفق الهواء الدائر، ومهارات المشغل، وما إلى ذلك.
